Tìm hiểu về Thang máy tải khách: Cấu tạo, Nguyên lý và Ứng dụng

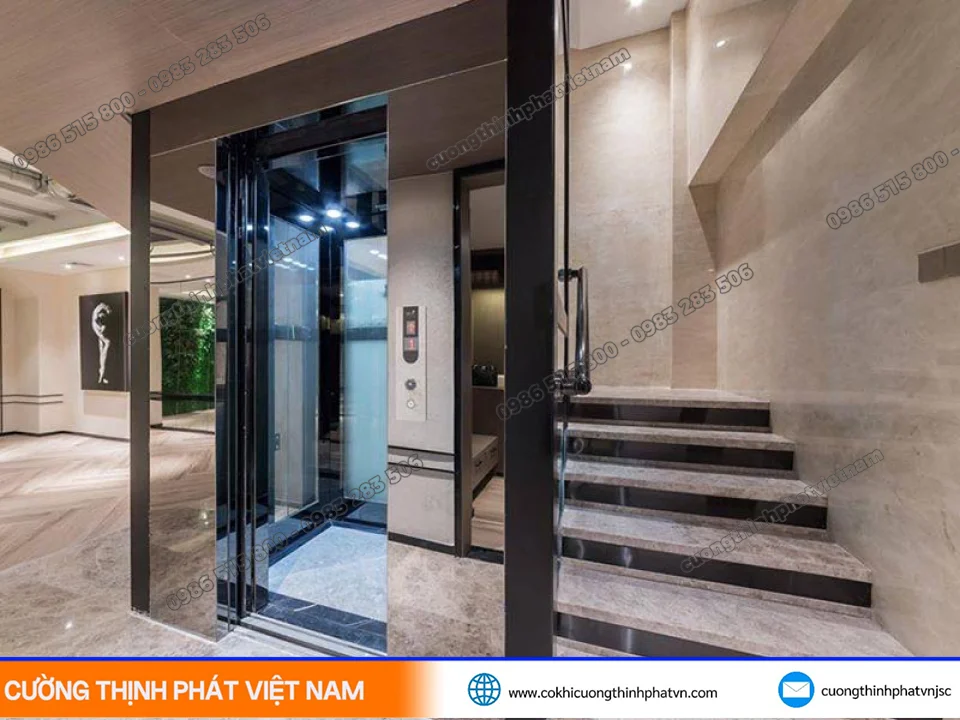

1. Giới thiệu chung về Thang máy tải khách

Trong bối cảnh đô thị hóa diễn ra mạnh mẽ, các công trình xây dựng ngày càng vươn cao để tối ưu quỹ đất. Sự xuất hiện của thang máy tải khách đã trở thành một yếu tố then chốt, giải quyết bài toán di chuyển theo phương đứng một cách an toàn, nhanh chóng và hiệu quả.

Thang máy tải khách (hay còn gọi là thang máy chở người) là một thiết bị vận tải cơ khí được lắp đặt cố định trong các tòa nhà, cho phép vận chuyển con người giữa các tầng một cách an toàn và thoải mái. Khác với thang máy tải hàng (chuyên chở hàng hóa) hay thang cuốn (chuyển động liên tục), thang máy tải khách hoạt động theo chu kỳ, di chuyển trong một không gian kín gọi là giếng thang, được dẫn hướng bởi các ray cứng và vận hành nhờ hệ thống tời kéo và đối trọng.

Ngày nay, thang máy tải khách không chỉ đơn thuần là một phương tiện di chuyển mà còn là một phần của kiến trúc, thể hiện sự tiện nghi và hiện đại của công trình, từ chung cư cao tầng, khách sạn, bệnh viện cho đến các trung tâm thương mại và văn phòng.

2. Cấu tạo chi tiết của thang máy tải khách

Một hệ thống thang máy tải khách hoàn chỉnh là sự kết hợp phức tạp của nhiều bộ phận cơ khí, điện tử và an toàn. Có thể chia cấu tạo của thang máy thành hai phần chính: phần kết cấu phòng máy và giếng thang, và phần cabin cùng hệ thống vận hành.

2.1. Phòng máy và giếng thang

• Phòng máy: Là khu vực đặt các thiết bị vận hành chính. Tùy theo công nghệ, phòng máy có thể được bố trí ở đỉnh giếng thang (thang máy có phòng máy) hoặc được tích hợp ngay trong giếng thang (thang máy không phòng máy - Machine Room Less). Trong phòng máy thường có tủ điều khiển trung tâm và tời kéo (động cơ).

• Giếng thang: Là không gian bê tông hoặc kết cấu thép từ tầng 1 lên đến mái, nơi cabin và đối trọng di chuyển lên xuống. Giếng thang phải được thiết kế kín, chống ồn và chống cháy theo tiêu chuẩn. Trong giếng thang có các ray dẫn hướng (guide rails) được lắp đặt dọc theo chiều cao, giúp cabin và đối trọng di chuyển thẳng đứng, không bị xô lệch.

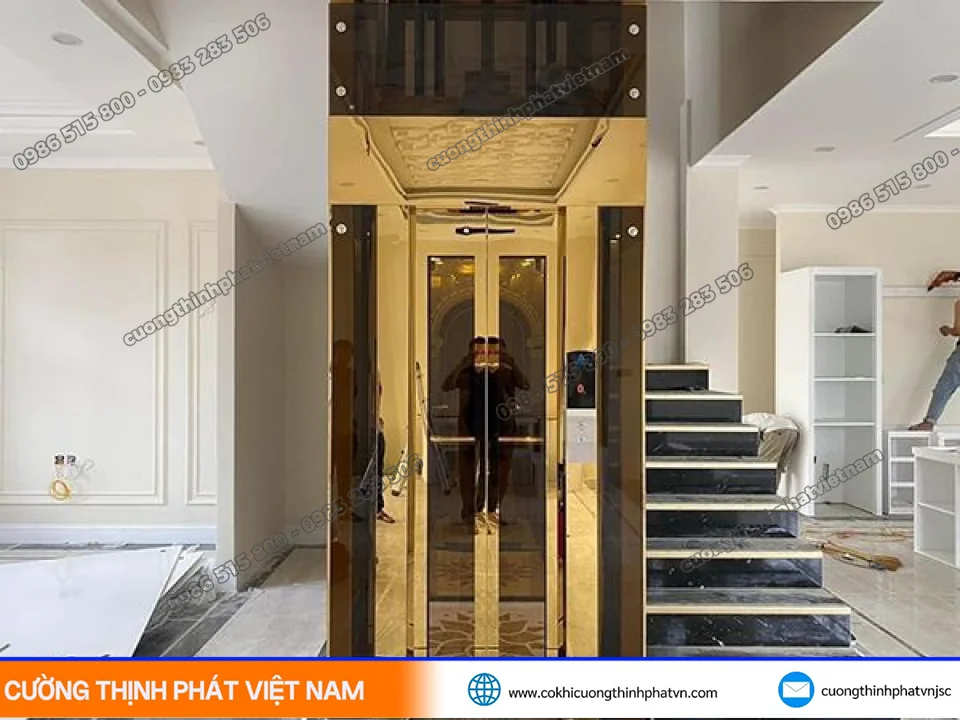

2.2. Cabin thang máy

Cabin là bộ phận mà hành khách tiếp xúc trực tiếp. Nó bao gồm:

• Khung cabin: Cấu trúc thép chắc chắn, kết nối với hệ thống cáp kéo và bộ phận an toàn.

• Vách cabin, trần và sàn: Được hoàn thiện bằng các vật liệu như inox, kính cường lực, gỗ công nghiệp cao cấp,... tùy theo yêu cầu thẩm mỹ của công trình.

• Cửa cabin: Là cửa tự động, đóng mở đồng bộ với cửa tầng.

• Bảng điều khiển trong cabin: Gồm các nút bấm chọn tầng, nút dừng khẩn cấp, nút gọi cứu hộ, màn hình hiển thị tầng và các thông báo bằng giọng nói.

2.3. Hệ thống vận hành và an toàn

• Hệ thống tời kéo (Traction machine): Là "trái tim" của thang máy, bao gồm động cơ điện và puly ma sát. Dây cáp thép được vắt qua puly này. Một đầu dây cáp nối với cabin, đầu kia nối với đối trọng. Khi động cơ quay puly, ma sát giữa rãnh puly và dây cáp sẽ kéo cabin di chuyển lên hoặc xuống.

• Đối trọng (Counterweight): Là một khối nặng (bằng bê tông hoặc gang) có trọng lượng xấp xỉ bằng trọng lượng của cabin cộng với 40-50% tải trọng định mức. Vai trò của đối trọng là cân bằng với cabin, giúp động cơ chỉ cần sinh công để thắng lực quán tính và ma sát, từ đó tiết kiệm năng lượng đáng kể.

• Hệ thống cáp và ròng rọc: Sử dụng các sợi cáp thép có độ bền kéo cực cao, được thiết kế để chịu tải trọng lớn hơn nhiều lần so với tải trọng thực tế.

• Bộ hãm an toàn (Safety Gear): Là thiết bị cơ khí quan trọng nhất. Nếu tốc độ thang vượt quá giới hạn cho phép (ví dụ do đứt cáp), bộ hãm an toàn sẽ tự động kẹp chặt vào ray dẫn hướng, giữ chặt cabin không cho rơi tự do.

• Bộ điều tốc (Governor): Hoạt động như một cảm biến cơ khí, theo dõi tốc độ di chuyển của cabin. Khi phát hiện tốc độ vượt ngưỡng, nó sẽ kích hoạt bộ hãm an toàn.

• Hệ thống cửa an toàn: Trên mỗi cửa tầng và cửa cabin đều có cảm biến hồng ngoại hoặc tia sáng, đảm bảo cửa sẽ tự động mở lại nếu phát hiện có vật cản (người hoặc đồ vật) khi đang đóng.

• Hệ thống điện và điều khiển: Tủ điều khiển (PLC, vi xử lý) là "bộ não" của thang máy, tiếp nhận tín hiệu từ các nút bấm, xử lý và điều khiển động cơ hoạt động chính xác, dừng tầng êm ái.

•

3. Phân loại thang máy tải khách

Để phù hợp với từng loại hình công trình và nhu cầu sử dụng, thang máy tải khách được phân loại dựa trên nhiều tiêu chí khác nhau.

3.1. Phân loại theo hệ thống dẫn động

• Thang máy điện (Electric Traction): Phổ biến nhất hiện nay. Sử dụng động cơ điện để kéo cabin thông qua hệ thống cáp và puly. Loại này có ưu điểm là tiết kiệm năng lượng, tốc độ cao, hành trình dài, phù hợp cho các tòa nhà từ trung đến cao tầng.

• Thang máy thủy lực (Hydraulic): Sử dụng hệ thống bơm dầu và piston thủy lực để đẩy cabin lên. Khi xuống, dầu được xả về bể chứa và cabin tự hạ xuống dưới tác dụng của trọng lực. Loại này thường có tốc độ chậm, hành trình ngắn (tối đa 6-7 tầng), phù hợp cho nhà ở gia đình, nhà kho, hoặc các công trình thấp tầng do chi phí đầu tư ban đầu thấp hơn và không yêu cầu phòng máy quá lớn (có thể đặt piston bên hông).

3.2. Phân loại theo vị trí phòng máy

• Thang máy có phòng máy: Phòng máy được xây dựng riêng phía trên đỉnh giếng thang. Việc bảo trì, sửa chữa dễ dàng hơn nhưng chiếm thêm không gian xây dựng.

• Thang máy không phòng máy (MRL): Tất cả các thiết bị (tời kéo, tủ điều khiển) được thu gọn và bố trí ngay trong giếng thang. Giải pháp này tiết kiệm diện tích xây dựng, giảm chi phí kết cấu, phù hợp với các tòa nhà hiện đại có thiết kế tối giản.

3.3. Phân loại theo tải trọng và tốc độ

• Thang máy gia đình (Mini): Tải trọng thường từ 250kg - 400kg (tương đương 3-5 người), tốc độ thấp.

• Thang máy thương mại/dân dụng thông thường: Tải trọng phổ biến từ 450kg (6 người) đến 1000kg (13-15 người), tốc độ từ 1m/s đến 2.5m/s.

• Thang máy tốc độ cao: Dành cho các tòa nhà siêu cao tầng (trên 30-40 tầng), tải trọng lớn và tốc độ có thể lên tới trên 6m/s, thậm chí 10m/s, được thiết kế khí động học đặc biệt để giảm áp lực không khí và tiếng ồn.

4. Nguyên lý hoạt động cơ bản

Nguyên lý hoạt động của thang máy tải khách dựa trên sự cân bằng lực giữa cabin và đối trọng thông qua hệ thống cáp và puly ma sát.

1. Khi thang máy đứng yên: Lực kéo của động cơ được giữ bởi phanh (thường là phanh điện từ), cabin và đối trọng ở trạng thái cân bằng tương đối.

2. Khi có yêu cầu di chuyển:

   • Đi lên: Động cơ quay puly theo chiều kéo cabin lên. Lúc này, cabin đang có tải (có thể nặng hơn đối trọng) hoặc đối trọng nặng hơn cabin (khi thang đi lên không tải). Động cơ chỉ cần cung cấp lực để thắng sự chênh lệch trọng lượng này và lực ma sát.

   • Đi xuống: Động cơ quay puly theo chiều ngược lại, kéo đối trọng lên và hạ cabin xuống.

3. Quá trình dừng tầng: Khi cabin đến gần vị trí tầng cần dừng, hệ thống điều khiển sẽ gửi tín hiệu giảm tốc độ động cơ, đưa cabin về trạng thái chậm dần và dừng chính xác ngang bằng với mặt sàn tầng (còn gọi là độ "cân bằng"). Phanh điện từ sẽ được kích hoạt để giữ chặt cabin.

Mọi quá trình trên đều được giám sát liên tục bởi các cảm biến và thiết bị an toàn để đảm bảo hành trình êm ái và an toàn tuyệt đối.

5. Các yếu tố an toàn và thông số kỹ thuật

An toàn là tiêu chí hàng đầu trong thiết kế và vận hành thang máy tải khách.

5.1. Các thiết bị an toàn đặc thù

Ngoài các hệ thống an toàn đã đề cập ở phần cấu tạo (phanh, bộ hãm, bộ điều tốc), thang máy hiện đại còn được trang bị:

• Hệ thống liên lạc khẩn cấp: Chuông báo, điện thoại hoặc intercom kết nối với phòng trực 24/7.

• Nguồn điện dự phòng (UPS): Đảm bảo đèn chiếu sáng và hệ thống thông gió trong cabin hoạt động khi mất điện. Một số hệ thống cao cấp còn có chức năng tự động đưa cabin về tầng gần nhất và mở cửa khi mất điện.

• Cảm biến chống kẹt cửa: Sử dụng tia hồng ngoại, đảm bảo an toàn hơn so với các thanh chắn cơ khí truyền thống.

5.2. Các tiêu chuẩn và thông số kỹ thuật quan trọng

Khi thiết kế và lựa chọn thang máy, các thông số sau cần được quan tâm:

• Tải trọng định mức (kg): Khối lượng tối đa mà thang máy được phép chở. Thông thường, cứ 65-75kg tương đương với 1 người.

• Tốc độ định mức (m/s): Tốc độ di chuyển tối đa của cabin. Thông số này ảnh hưởng trực tiếp đến năng suất vận chuyển của tòa nhà.

• Số điểm dừng (số tầng): Xác định độ cao hành trình của thang.

• Kích thước hố PIT và chiều cao OH: Độ sâu của hố dưới cùng và chiều cao từ tầng trên cùng lên đến nóc giếng thang, là các thông số kỹ thuật quan trọng cho việc xây dựng giếng thang.

• Tiêu chuẩn an toàn: Ở Việt Nam, thang máy phải tuân thủ theo QCVN 13:2018/BLĐTBXH - Quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với thang máy điện, và các tiêu chuẩn quốc tế như EN 81 (Châu Âu) hoặc ASME A17.1 (Mỹ).

6. Kết luận

Thang máy tải khách là một hệ thống phức tạp, là sự tích hợp hoàn hảo của cơ khí chính xác, điện tử hiện đại và công nghệ an toàn tiên tiến. Không chỉ đơn thuần là phương tiện di chuyển, nó còn góp phần nâng cao chất lượng cuộc sống, tối ưu hóa không gian và giá trị cho mọi công trình kiến trúc. Việc hiểu rõ về cấu tạo, nguyên lý, phân loại và các yếu tố an toàn của thang máy sẽ giúp các chủ đầu tư, kỹ sư xây dựng và cả người sử dụng có cái nhìn đúng đắn, từ đó đưa ra những lựa chọn phù hợp và đảm bảo an toàn trong quá trình khai thác, sử dụng.
