Cấu tạo thang máy tải hàng bao gồm bốn thành phần cốt lõi là hệ thống truyền động, cabin chứa hàng, tủ điều khiển trung tâm và các thiết bị an toàn chuyên dụng. Hiện nay, hai công nghệ chính đang thống trị thị trường là cáp kéo có đối trọng và hệ thống thủy lực, mỗi loại đều có những đặc tính kỹ thuật riêng biệt để đáp ứng các mức tải trọng từ vài trăm kilogram đến hàng chục tấn. Việc hiểu rõ sơ đồ cấu trúc và nguyên lý vận hành không chỉ giúp Bạn tối ưu hóa quy trình luân chuyển hàng hóa mà còn đảm bảo tính bền bỉ, giảm thiểu rủi ro hỏng hóc trong môi trường công nghiệp khắc nghiệt. Hiểu đúng về công nghệ sẽ giúp doanh nghiệp đưa ra quyết định đầu tư chính xác, tránh lãng phí chi phí bảo trì về sau.

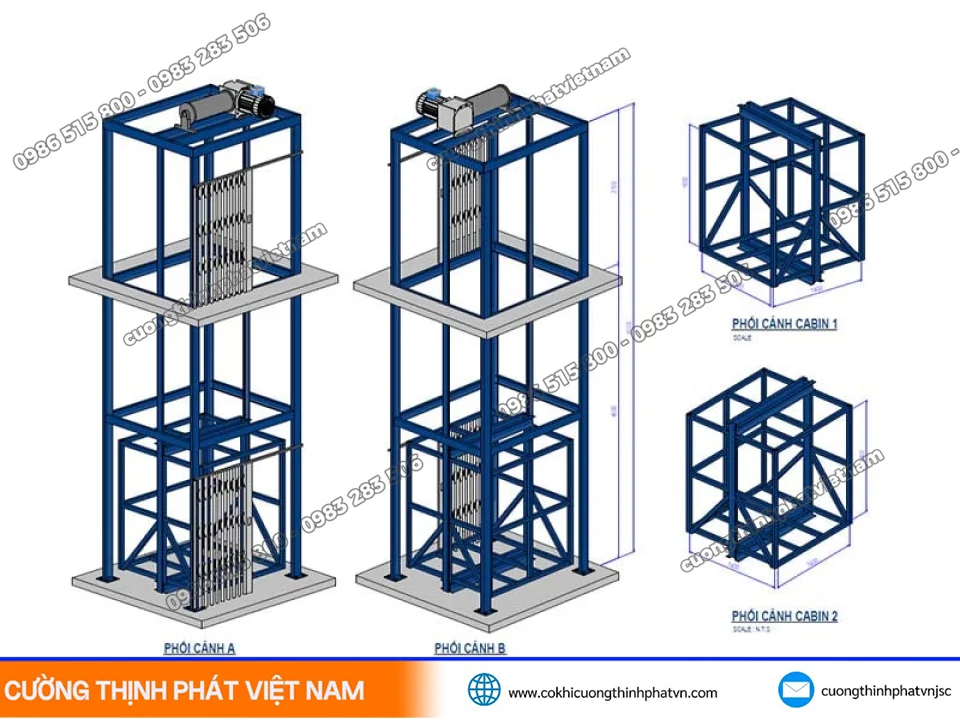

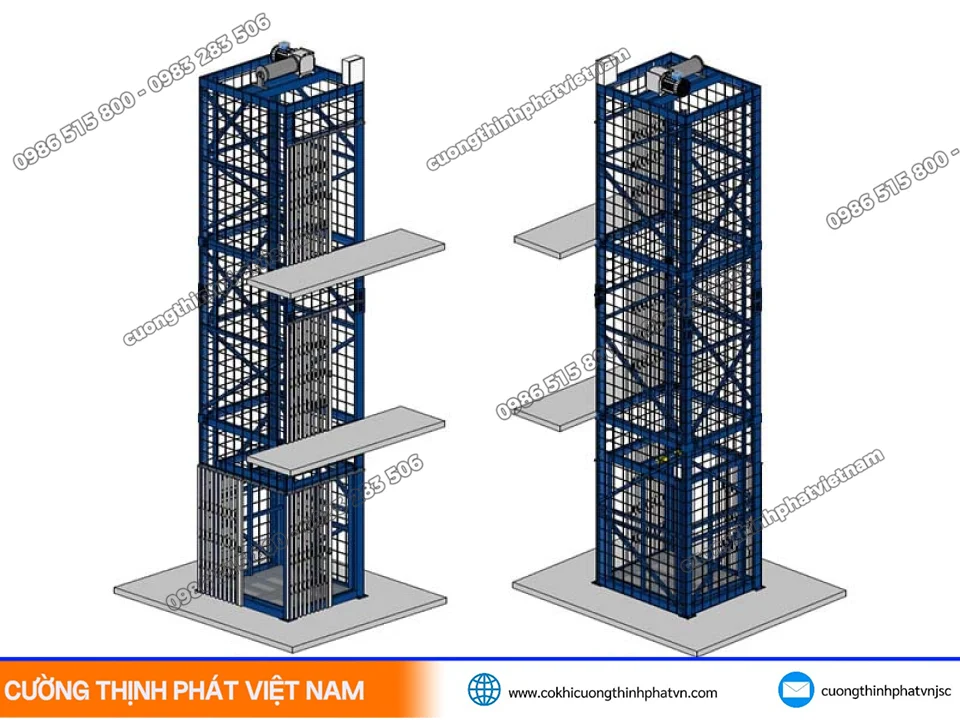

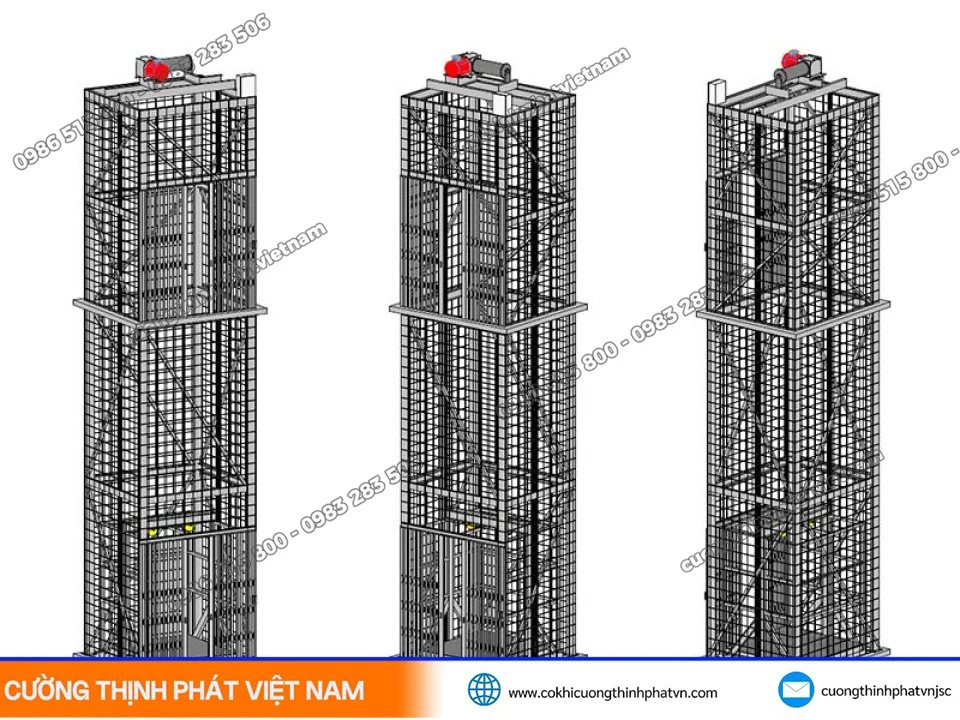

Sơ đồ cấu tạo chi tiết của hệ thống thang máy tải hàng
Một hệ thống tải hàng tiêu chuẩn không đơn thuần chỉ là một chiếc hộp di chuyển lên xuống. Để vận hành ổn định trong các nhà xưởng tại Bình Dương hay TP.HCM, thiết bị này cần sự phối hợp nhịp nhàng của nhiều cụm linh kiện cơ khí và điện tử phức tạp.
Hệ thống truyền động và động cơ
Đây được coi là trái tim của toàn bộ thiết bị. Đối với dòng máy sử dụng cáp kéo, động cơ (có hộp số hoặc không hộp số) sẽ truyền lực thông qua puly để kéo cabin. Trong khi đó, với dòng thủy lực, bộ phận truyền động bao gồm bơm dầu, van điều tiết và xilanh đẩy. Công suất động cơ được tính toán kỹ lưỡng dựa trên tải trọng định mức và tần suất hoạt động của nhà máy.
Cabin và khung sàn chịu lực
Khác với dòng thang khách, cabin của thiết bị tải hàng thường được làm từ thép tấm chấn định hình hoặc inox gân chống trượt. Khung sàn là bộ phận quan trọng nhất, phải được gia cố bằng thép hình (U, I hoặc V) để chịu được áp lực lớn khi xe nâng hoặc hàng nặng tập trung vào một điểm. Trong các dự án thiết kế thi công thang máy tải hàng, chúng tôi luôn ưu tiên tính toán độ võng của sàn để đảm bảo tuổi thọ lâu dài.
Một kinh nghiệm thực tế khi lắp đặt cho các kho bãi tại KCN Sóng Thần, Bình Dương: Để sàn cabin không bị biến dạng sau 2-3 năm sử dụng, việc sử dụng thép tấm dày thôi là chưa đủ. Chúng tôi thường tư vấn khách hàng gia cố thêm các dầm phụ bên dưới sàn cabin theo dạng lưới tổ ong, giúp phân tán lực đều khi xe pallet đi vào.
Hệ thống điều khiển và tủ điện
Tủ điện đóng vai trò bộ não, tiếp nhận tín hiệu từ các nút bấm và cảm biến để điều phối hoạt động của động cơ. Hệ thống này thường sử dụng biến tần (Inverter) để điều chỉnh tốc độ, giúp thang khởi động và dừng lại một cách êm ái, tránh làm xê dịch hàng hóa bên trong.
Các công nghệ vận hành phổ biến trong ngành thang máy công nghiệp
Tùy vào đặc thù không gian và nhu cầu sử dụng, mỗi loại công nghệ sẽ bộc lộ những ưu điểm riêng. Dưới đây là bảng so sánh cơ bản để Bạn dễ dàng hình dung:
| Đặc tính | Công nghệ Cáp kéo | Công nghệ Thủy lực |
|---|---|---|
| Tải trọng tối ưu | 500kg - 5.000kg | 2.000kg - 20.000kg |
| Chiều cao hành trình | Không giới hạn (phù hợp nhà cao tầng) | Thường dưới 15m (2-4 tầng) |
| Độ chính xác bằng tầng | Rất cao nhờ biến tần | Trung bình (phụ thuộc nhiệt độ dầu) |
| Yêu cầu hố Pit | Sâu từ 1200mm - 1500mm | Nông hơn hoặc không cần hố Pit sâu |
Công nghệ cáp kéo có đối trọng
Đây là công nghệ phổ biến nhất hiện nay. Nguyên lý dựa trên sự cân bằng giữa cabin và đối trọng thông qua hệ thống cáp tải. Ưu điểm lớn nhất là tốc độ cao và tiết kiệm điện năng nhờ tận dụng trọng lực của đối trọng. Tôi, Đồng Văn Nam, từng trực tiếp khảo sát một nhà xưởng tại Tân An, Long An, nơi khách hàng yêu cầu vận chuyển linh kiện điện tử lên tầng 5 với tần suất liên tục. Trong trường hợp này, công nghệ cáp kéo là lựa chọn duy nhất đảm bảo được năng suất làm việc.
Công nghệ thủy lực cho tải trọng siêu nặng
Khi cần vận chuyển các loại máy móc nặng hàng chục tấn hoặc lắp đặt ở những nơi bị khống chế chiều cao tầng trên cùng (OH), công nghệ thủy lực phát huy thế mạnh tuyệt đối. Hệ thống này đẩy cabin lên bằng áp lực dầu xilanh, cực kỳ mạnh mẽ và ổn định. Tuy nhiên, tốc độ của dòng này thường chậm hơn so với cáp kéo.
Hệ thống an toàn bắt buộc phải có
An toàn là yếu tố tiên quyết trong vận hành công nghiệp. Một hệ thống đạt chuẩn phải bao gồm các thiết bị bảo vệ đa lớp:
- Thắng cơ (Bộ hãm bảo hiểm): Tự động kẹp chặt cabin vào ray dẫn hướng nếu xảy ra sự cố đứt cáp hoặc thang chạy quá tốc độ cho phép.
- Cảm biến quá tải: Thang sẽ không hoạt động và phát cảnh báo nếu trọng lượng hàng hóa vượt quá mức quy định.
- Công tắc hành trình: Ngăn chặn cabin va chạm với trần nhà hoặc đáy hố pit trong trường hợp hệ thống điều khiển gặp lỗi.
- Hệ thống cứu hộ tự động (ARD): Đưa thang về tầng gần nhất và mở cửa để lấy hàng ra khi mất điện đột ngột.
Trong môi trường nhà xưởng tại các khu vực như Bà Rịa - Vũng Tàu, nơi có độ ẩm và nồng độ muối trong không khí cao, các tiếp điểm điện của hệ thống an toàn rất dễ bị oxy hóa. Việc sử dụng các loại cảm biến chống thấm và tủ điện sơn tĩnh điện tiêu chuẩn IP cao là bắt buộc để tránh tình trạng thang dừng đột ngột gây gián đoạn sản xuất.
Quy trình khảo sát và lựa chọn giải pháp tối ưu
Việc lựa chọn đúng loại hình thiết bị phụ thuộc rất lớn vào khâu khảo sát hiện trạng thực tế. Khi thực hiện thiết kế thi công thang máy tải hàng cho các doanh nghiệp tại Đồng Nai hay Tây Ninh, chúng tôi thường tập trung vào ba câu hỏi lớn: Loại hàng hóa là gì? Tần suất sử dụng trong ngày ra sao? Và cấu trúc xây dựng của nhà xưởng hiện hữu như thế nào?
Ví dụ, một khách hàng tại Tiền Giang kinh doanh nông sản cần vận chuyển các bao tải gạo nặng. Do đặc thù bụi mịn từ gạo rất nhiều, chúng tôi đã tư vấn sử dụng hệ thống tời nâng hàng với tủ điện được bọc kín hoàn toàn và động cơ có lớp bảo vệ đặc biệt để tránh bụi xâm nhập gây cháy nổ hoặc kẹt cơ khí.
Lưu ý về hố Pit và tầng trên cùng (OH)
Nhiều doanh nghiệp khi xây xưởng thường quên chừa khoảng trống cho hố Pit hoặc làm trần quá thấp. Điều này gây khó khăn rất lớn cho việc lắp đặt thang cáp kéo truyền thống. Trong những tình huống như vậy, việc chuyển sang phương án thang không phòng máy hoặc thang thủy lực sẽ giúp giải quyết bài toán không gian mà vẫn đảm bảo công năng sử dụng.
Kinh nghiệm thực tế từ những công trình đã triển khai
Cách đây không lâu, Chúng tôi có tiếp nhận một yêu cầu từ một xưởng may tại KCN Tân Bình, TP.HCM. Khách hàng ban đầu muốn lắp một hệ thống tải hàng giá rẻ để tiết kiệm chi phí. Tuy nhiên, sau khi khảo sát, Chúng tôi nhận thấy sàn nhà xưởng khá yếu và lượng hàng hóa luân chuyển mỗi ngày lên đến hàng trăm tấn.
Nếu lắp đặt dòng thang rẻ tiền với kết cấu khung mỏng, chỉ sau vài tháng sàn sẽ bị vặn và ray dẫn hướng bị lệch, cực kỳ nguy hiểm. Cuối cùng, sau khi được phân tích về các thông số kỹ thuật và độ bền cơ khí, khách hàng đã quyết định đầu tư hệ thống khung thép chịu lực độc lập. Kết quả là sau hơn 2 năm vận hành, thiết bị vẫn hoạt động ổn định, chi phí bảo trì định kỳ rất thấp vì linh kiện được chọn lọc ngay từ đầu.
Việc đầu tư vào một hệ thống vận chuyển chất lượng không chỉ là mua một thiết bị, mà là đầu tư vào sự ổn định của dây chuyền sản xuất. Tại Cường Thịnh Phát Elevator, chúng tôi luôn nỗ lực mang đến những giải pháp kỹ thuật thực tế nhất, phù hợp với đặc thù riêng của từng doanh nghiệp tại khu vực phía Nam.
Nếu Bạn đang cần tư vấn sâu hơn về cấu tạo hoặc muốn tìm kiếm một đơn vị thiết kế thi công thang máy tải hàng uy tín, hãy liên hệ với chúng tôi để được khảo sát thực địa và nhận phương án kỹ thuật chi tiết nhất.
