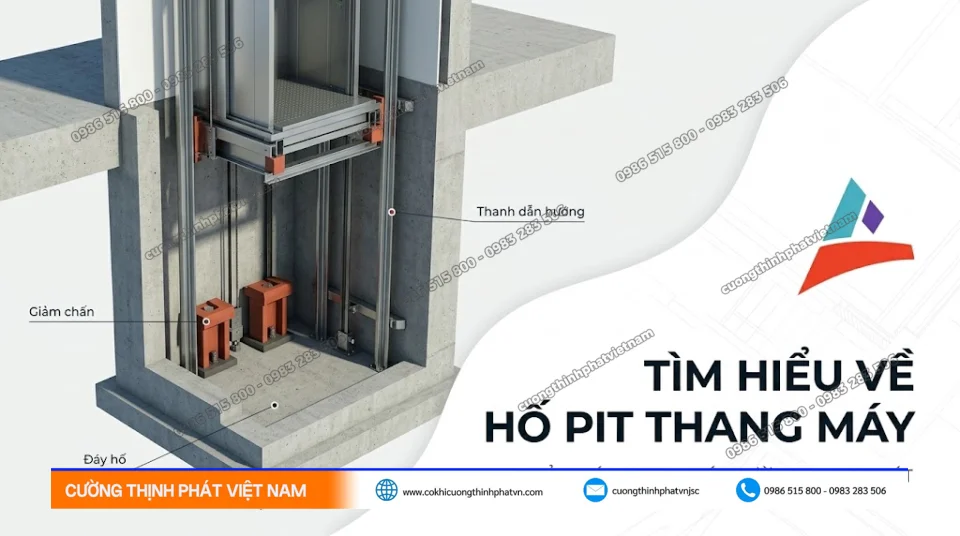

Hố PIT thang máy là phần không gian nằm phía dưới mặt sàn của tầng thấp nhất, được đào âm xuống lòng đất hoặc xây nổi tùy theo kiến trúc công trình. Đây là nơi lắp đặt các thiết bị an toàn quan trọng như giảm chấn, hệ thống pully đối trọng và các công tắc giới hạn hành trình. Đối với các dòng thang tải hàng hay thang thực phẩm, phần hố âm này đóng vai trò là không gian an toàn bắt buộc để cabin có thể dừng bằng sàn tầng thấp nhất một cách chính xác. Việc nắm vững các tiêu chuẩn về kích thước, khả năng chịu lực và kỹ thuật chống thấm sẽ giúp Bạn đảm bảo tính bền vững cho toàn bộ hệ thống vận chuyển trong nhà máy hoặc nhà hàng của mình.
Bản chất và vai trò của hố PIT trong hệ thống thang máy công nghiệp
Trong cấu trúc của một hệ thống vận chuyển theo phương thẳng đứng, phần đáy hố không đơn thuần chỉ là một cái hố bê tông. Nó là nền móng kỹ thuật chứa đựng các linh kiện then chốt. Khi cabin hoặc đối trọng di chuyển xuống tầng cuối cùng, các bộ phận giảm chấn (buffer) lắp đặt tại đây sẽ triệt tiêu lực va chạm nếu xảy ra hiện tượng vượt tầng, đảm bảo an toàn tuyệt đối cho hàng hóa và người vận hành.
Chúng tôi thường ví phần không gian này như một "vùng đệm an toàn". Ngoài chức năng lắp đặt thiết bị, đây còn là nơi để các kỹ sư thực hiện công tác bảo trì định kỳ phía dưới đáy cabin. Một hố kỹ thuật đạt chuẩn phải đảm bảo luôn khô ráo, sạch sẽ và có kích thước đúng theo bản vẽ thiết kế để không làm ảnh hưởng đến hành trình của cáp kéo hay hệ thống thuỷ lực.
Kích thước tiêu chuẩn cho các dòng thang phổ biến
Tùy thuộc vào loại hình thiết bị và tải trọng mà độ sâu của phần hố âm sẽ khác nhau. Đối với thang máy thực phẩm (thang máy thức ăn), do tải trọng nhẹ và kích thước cabin nhỏ, độ sâu hố thường chỉ dao động từ 300mm đến 500mm. Tuy nhiên, với các hệ thống tải trọng lớn, con số này sẽ thay đổi đáng kể.
Dưới đây là bảng thông số tham khảo cho các loại hình phổ biến mà Cường Thịnh Phát thường triển khai:
| Loại thang | Tải trọng (kg) | Độ sâu hố PIT tối thiểu (mm) |
|---|---|---|
| Thang vận chuyển thực phẩm | 50 - 200 | 300 - 500 |
| Thang tải hàng hóa (Cáp kéo) | 500 - 2000 | 1200 - 1500 |
| Thang tải xe máy | 250 - 500 | 500 - 1000 |
| Thang thủy lực | 1000 - 3000 | 150 - 500 |
Việc tính toán độ sâu này dựa trên vận tốc định mức của thang. Vận tốc càng cao, hành trình giảm chấn càng dài, kéo theo độ sâu hố phải tăng lên tương ứng. Khi thực hiện thiết kế thi công thang máy tải hàng cho các kho bãi tại KCN Sóng Thần, Bình Dương, tôi luôn yêu cầu chủ đầu tư kiểm tra kỹ cao độ nền để tránh việc đào chạm vào hệ thống thoát nước chung của nhà máy.
Yêu cầu kỹ thuật về kết cấu và chống thấm
Kết cấu hố phải được đổ bê tông cốt thép chắc chắn để chịu được lực tác động của các trụ ray dẫn hướng và giảm chấn. Độ dày đáy hố thường phải từ 200mm trở lên để đảm bảo không bị nứt vỡ dưới áp lực lớn. Một vấn đề cực kỳ quan trọng mà Bạn cần lưu ý chính là khả năng chống thấm.
Do nằm âm dưới lòng đất, hố rất dễ bị ngấm nước từ các mạch nước ngầm. Nếu nước rò rỉ vào bên trong, nó sẽ làm gỉ sét các linh kiện kim loại, gây chập điện hệ thống cảm biến và làm giảm tuổi thọ của cáp kéo. Chúng tôi khuyến nghị nên xử lý chống thấm ngay từ khi bắt đầu đổ bê tông bằng các vật liệu chuyên dụng như màng chống thấm hoặc phụ gia tinh thể thẩm thấu.
Trong một lần khảo sát dự án tại Tân An, Long An, tôi đã gặp trường hợp hố kỹ thuật bị ngập nước do mạch nước ngầm dâng cao vào mùa mưa. Sai lầm của đơn vị xây dựng trước đó là chỉ tô trát xi măng thông thường mà không có lớp màng chống thấm ngược. Để khắc phục, chúng tôi phải hướng dẫn khách hàng khoan cấy thép, đổ lại một lớp đáy mới dày 150mm kèm phụ gia chống thấm đặc chủng, đồng thời xử lý lại 4 vách hố. Điều này không chỉ gây tốn kém chi phí mà còn làm chậm tiến độ lắp đặt thiết bị của doanh nghiệp.
Những lưu ý đặc biệt cho thang máy thực phẩm và xe máy
Đối với các nhà hàng hoặc quán cafe tại TP.HCM, không gian thường bị hạn chế nên việc đào hố sâu là rất khó khăn. Trong trường hợp này, việc thiết kế thi công Thang máy thực phẩm có thể linh hoạt bằng cách xây hố PIT nổi lên trên mặt sàn. Cabin sẽ dừng ở độ cao khoảng 700mm - 800mm so với mặt đất, vừa tầm với của nhân viên phục vụ, giúp việc lấy thức ăn trở nên thuận tiện hơn mà không cần cúi người.
Với dòng thang tải xe máy, hố PIT cần được đặc biệt chú trọng về độ bằng phẳng. Do diện tích sàn cabin lớn để chứa xe, nếu đáy hố không phẳng, các bệ đỡ ray dẫn hướng sẽ bị lệch, dẫn đến hiện tượng rung lắc khi thang di chuyển. Tại các showroom xe máy ở Bà Rịa - Vũng Tàu, chúng tôi thường tư vấn khách hàng lót thêm một lớp gạch men hoặc sơn epoxy dưới đáy hố để dễ dàng vệ sinh và theo dõi tình trạng rò rỉ dầu từ máy kéo (nếu có).
Quy trình kiểm tra và nghiệm thu hố PIT trước khi lắp đặt
Trước khi đội ngũ kỹ thuật của Cường Thịnh Phát tiến hành lắp đặt thiết bị, hố cần được nghiệm thu dựa trên các tiêu chí nghiêm ngặt. Đây là bước then chốt để đảm bảo vận hành an toàn về sau.
- Độ khô ráo: Hố phải hoàn toàn sạch nước, không có dấu hiệu ẩm mốc hay thấm dột từ vách.
- Kích thước thông thủy: Phải đúng với bản vẽ kỹ thuật, sai số cho phép về chiều rộng và chiều sâu thường không quá 10mm.
- Độ vuông góc: Các vách hố phải thẳng đứng, không được vát hoặc lồi lõm, ảnh hưởng đến việc cố định chân ray.
- Vị trí chờ điện: Cần có nguồn điện chiếu sáng và ổ cắm phục vụ công tác bảo trì bên trong hố.
Nhiều chủ đầu tư tại Đồng Nai thường bỏ qua việc làm đà lanh tô giữa tầng hoặc tại vị trí đáy hố. Thực tế, khi thang vận hành với tải trọng hàng hóa lên đến vài tấn, lực tác động lên ray dẫn hướng là rất lớn. Nếu không có hệ thống dầm bê tông để bắt cố định bát ray (bracket) ở khoảng cách tiêu chuẩn, toàn bộ hệ thống sẽ bị vặn xoắn theo thời gian. Kinh nghiệm của tôi là luôn yêu cầu có ít nhất một điểm tựa bê tông vững chắc tại vị trí cách đáy hố khoảng 300mm để gia cố chân ray.
Các giải pháp thay thế khi không thể đào hố PIT
Trong thực tế thi công tại các công trình cải tạo ở Tiền Giang hoặc Tây Ninh, đôi khi chúng tôi gặp phải những mặt bằng không thể đào âm xuống do vướng hệ thống đà kiềng hoặc công trình ngầm. Lúc này, giải pháp tối ưu là sử dụng công nghệ thang máy không hố PIT hoặc hố PIT siêu mỏng (chỉ từ 100mm - 150mm).
Các dòng thang máy thuỷ lực là lựa chọn hàng đầu cho trường hợp này. Với cơ chế đẩy từ dưới lên hoặc đẩy gián tiếp qua hệ thống xích, yêu cầu về không gian dưới đáy được giảm thiểu tối đa. Tuy nhiên, Bạn cần lưu ý rằng chi phí cho các giải pháp này thường cao hơn so với thang cáp kéo truyền thống và đòi hỏi kỹ thuật lắp đặt phức tạp hơn.
Việc xây dựng hố PIT đúng tiêu chuẩn không chỉ là yêu cầu kỹ thuật bắt buộc mà còn là nền tảng cho sự an toàn và bền bỉ của thiết bị. Tôi là Đồng Văn Nam, hy vọng những chia sẻ trên đã giúp Bạn có cái nhìn sâu sắc và thực tế hơn về bộ phận quan trọng này trong hệ thống thang máy công nghiệp.
Nếu Bạn đang cần tư vấn chuyên sâu về giải pháp vận chuyển hàng hóa, thực phẩm hay xe máy cho doanh nghiệp của mình, hãy liên hệ với chúng tôi. Cường Thịnh Phát Elevator luôn sẵn sàng hỗ trợ Bạn từ khâu khảo sát thực tế đến thi công hoàn thiện với chất lượng tốt nhất.
