Quy trình lắp đặt thang máy tải hàng chuẩn kỹ thuật bao gồm 5 giai đoạn cốt lõi: Khảo sát thiết kế hố thang, thi công phần thô, lắp đặt cơ khí, đấu nối hệ thống điều khiển và kiểm định an toàn. Để đảm bảo hệ thống vận hành ổn định, hố Pit phải đạt độ sâu tối thiểu từ 500mm đến 1500mm tùy tải trọng, và chiều cao OH (Overhead) cần duy trì mức 3800mm đến 4500mm để đảm bảo không gian an toàn cho thiết bị. Việc tối ưu hóa không gian bắt đầu từ khâu lựa chọn công nghệ truyền động (cáp kéo đối trọng hoặc thủy lực) sao cho phù hợp với diện tích thực tế và tần suất sử dụng của doanh nghiệp. Một bản thiết kế chuẩn không chỉ giúp tiết kiệm 20% diện tích nhà xưởng mà còn giảm thiểu rủi ro rung lắc hoặc kẹt cabin trong quá trình vận chuyển hàng hóa nặng.
Thiết kế hố thang và những thông số kỹ thuật bắt buộc
Thiết kế hố thang là bước tiền đề quan trọng nhất. Một sai sót nhỏ trong kích thước thông thủy của hố thang có thể dẫn đến việc không thể đưa cabin vào vị trí hoặc gây khó khăn cho việc lắp đặt ray dẫn hướng. Đối với các dòng thang nâng hàng phổ biến hiện nay, chúng tôi thường yêu cầu khách hàng chú trọng vào ba thông số: Kích thước thông thủy, độ sâu hố Pit và chiều cao tầng trên cùng (OH).
- Hố Pit: Phải được đổ bê tông cốt thép chống thấm tuyệt đối. Tại các khu vực có mực nước ngầm cao như các khu công nghiệp tại Tiền Giang hay Long An, việc xử lý chống thấm hố Pit cần được thực hiện bằng các vật liệu chuyên dụng để tránh làm hỏng hệ thống giảm chấn và các thiết bị điện dưới đáy hố.
- Chiều cao OH: Đây là khoảng cách từ mặt sàn tầng trên cùng đến sàn phòng máy hoặc móc treo pa-lăng. OH đủ cao giúp đảm bảo an toàn cho kỹ thuật viên khi bảo trì và ngăn chặn va chạm cabin khi vượt tốc.
- Đà lanh-tô giữa tầng: Cần bố trí hệ thống đà bê tông hoặc khung thép chịu lực cách nhau khoảng 1500mm - 2000mm để cố định hệ thống ray dẫn hướng dọc hố thang.
Lựa chọn công nghệ truyền động: Cáp kéo hay Thủy lực?
Tùy thuộc vào nhu cầu thực tế và cấu trúc tòa nhà, việc lựa chọn công nghệ sẽ quyết định hiệu suất vận hành lâu dài. Dưới đây là bảng so sánh cơ bản để Bạn có cái nhìn tổng quan:
| Tiêu chí | Công nghệ Cáp kéo (Đối trọng) | Công nghệ Thủy lực |
|---|---|---|
| Tải trọng | Linh hoạt từ 500kg - 5000kg | Rất cao, phù hợp tải cực nặng |
| Tốc độ | Nhanh (0.5m/s - 1.0m/s) | Chậm và ổn định |
| Chiều cao hành trình | Không giới hạn | Thường dưới 15m (3-4 tầng) |
| Chi phí vận hành | Tiết kiệm điện năng hơn | Tốn điện năng khi nâng tải nặng |
Đối với các nhà hàng hoặc khách sạn cần vận chuyển đồ ăn, việc áp dụng công nghệ cáp kéo cho thiết kế thi công Thang máy thực phẩm chuyên dụng là lựa chọn tối ưu nhờ tốc độ nhanh và sự sạch sẽ, không lo rò rỉ dầu thủy lực ảnh hưởng đến vệ sinh an toàn thực phẩm.

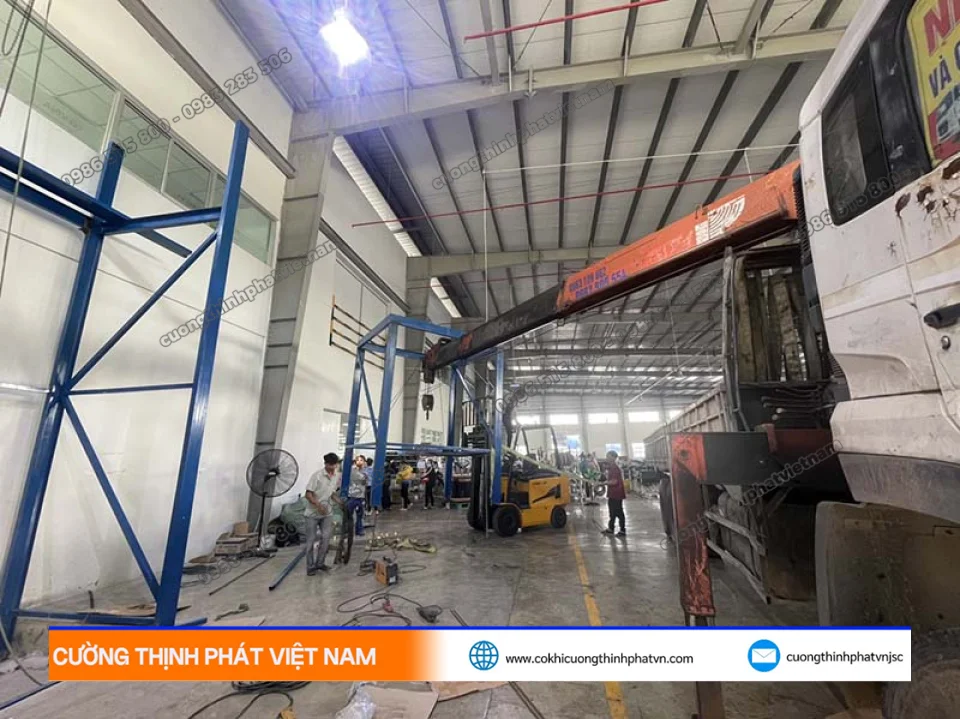

Quy trình thi công thực tế tại công trường
Quy trình lắp đặt tại Cường Thịnh Phát Elevator được chuẩn hóa qua các bước nghiêm ngặt để đảm bảo tiến độ và chất lượng. Tôi là Đồng Văn Nam, với kinh nghiệm giám sát hàng trăm công trình, xin tóm tắt quy trình 6 bước như sau:
Bước 1: Chuẩn bị mặt bằng và tiếp nhận vật tư. Kiểm tra lại kích thước hố thang thực tế so với bản vẽ. Tập kết linh kiện như động cơ, tủ điện, ray dẫn hướng và cáp tải vào khu vực an toàn.

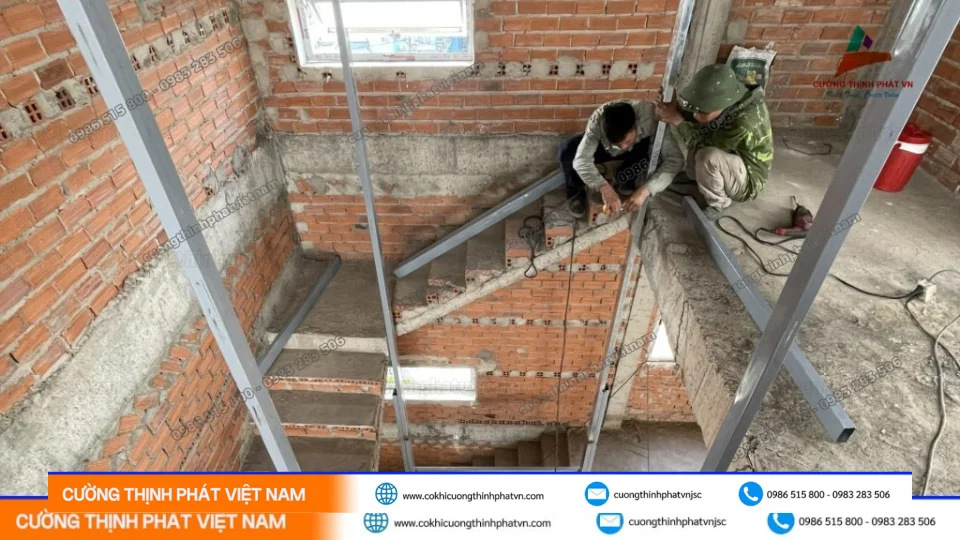

Bước 2: Thả dây dọi và lắp đặt ray dẫn hướng. Đây là khung xương của toàn bộ hệ thống. Ray phải được lắp đặt chính xác để cabin và đối trọng di chuyển không bị ma sát lớn.
Bước 3: Lắp đặt động cơ và tủ điện. Đối với thang có phòng máy, động cơ được đặt trên hệ thống dầm chịu lực. Tủ điện được đấu nối bởi các kỹ sư có tay nghề cao để đảm bảo hệ thống bảo vệ quá tải, mất pha hoạt động chính xác.
Bước 4: Lắp đặt cabin và cửa tầng. Cabin được lắp ghép từ các tấm thép định hình. Cửa tầng cần được căn chỉnh sao cho khớp với cửa cabin, đảm bảo khe hở đúng tiêu chuẩn kỹ thuật.
Bước 5: Đấu nối điện và lập trình điều khiển. Sử dụng biến tần để điều chỉnh tốc độ, giúp thang khởi động và dừng lại êm ái, không gây sốc cho hàng hóa bên trong.
Bước 6: Kiểm định và bàn giao. Thang phải trải qua quá trình thử tải (tải tĩnh và tải động) trước khi được cơ quan chức năng cấp phép đưa vào sử dụng.
Những lỗi thường gặp và cách phòng tránh
Trong quá trình tư vấn giải pháp thiết kế thi công thang máy tải hàng, chúng tôi nhận thấy khách hàng thường mắc phải một số sai lầm phổ biến:
- Sai lệch tâm hố: Khiến cabin bị vặn, gây mòn ray nhanh chóng và tạo ra tiếng ồn khó chịu. Cách tránh: Cần có sự giám sát của kỹ sư thang máy ngay từ giai đoạn đổ cột hố thang.
- Không tính toán tải trọng động: Nhiều đơn vị chỉ tính tải trọng hàng hóa mà quên mất trọng lượng cabin và các thiết bị đi kèm, dẫn đến chọn động cơ thiếu công suất.
- Hệ thống phanh an toàn không nhạy: Do lắp đặt sai khoảng cách hoặc không bảo trì định kỳ. Đây là lỗi cực kỳ nguy hiểm có thể dẫn đến rơi cabin tự do.
Một tình huống thực tế khi tôi đi khảo sát một xưởng sản xuất tại TP.HCM, khách hàng phản nàn thang thường xuyên bị dừng đột ngột. Sau khi kiểm tra, chúng tôi phát hiện hệ thống tiếp địa bị bỏ qua, dẫn đến nhiễu tín hiệu điều khiển. Việc bổ sung cọc tiếp địa chuẩn kỹ thuật đã giải quyết triệt để vấn đề này.
Tối ưu hóa không gian và chi phí cho doanh nghiệp
Để tối ưu không gian, Bạn có thể cân nhắc dòng thang không phòng máy (Machine Room Less - MRL). Công nghệ này đặt động cơ ngay trong hố thang, giúp tiết kiệm chiều cao tầng trên cùng, rất phù hợp cho các nhà xưởng tại Bà Rịa - Vũng Tàu hoặc Tây Ninh nơi bị giới hạn về chiều cao xây dựng. Ngoài ra, việc sử dụng vật liệu inox gân hoặc thép sơn tĩnh điện cho cabin cũng giúp tăng độ bền khi va chạm với xe đẩy hàng, từ đó giảm chi phí sửa chữa sau này.
Việc lắp đặt một hệ thống vận chuyển công nghiệp đòi hỏi sự kết hợp nhuần nhuyễn giữa kiến thức cơ khí chính xác và kỹ thuật điện tử hiện đại. Chúng tôi luôn sẵn sàng hỗ trợ Bạn từ khâu khảo sát thực địa đến khi vận hành chính thức, đảm bảo mang lại giải pháp an toàn và hiệu quả nhất cho doanh nghiệp của Bạn. Hãy liên hệ với đội ngũ kỹ sư tại Cường Thịnh Phát Elevator để nhận tư vấn chuyên sâu cho dự án của mình.
Hy vọng bài viết này cung cấp đầy đủ kiến thức cần thiết để Bạn có thể giám sát và lựa chọn phương án lắp đặt thang máy tối ưu nhất.
